Descrizione

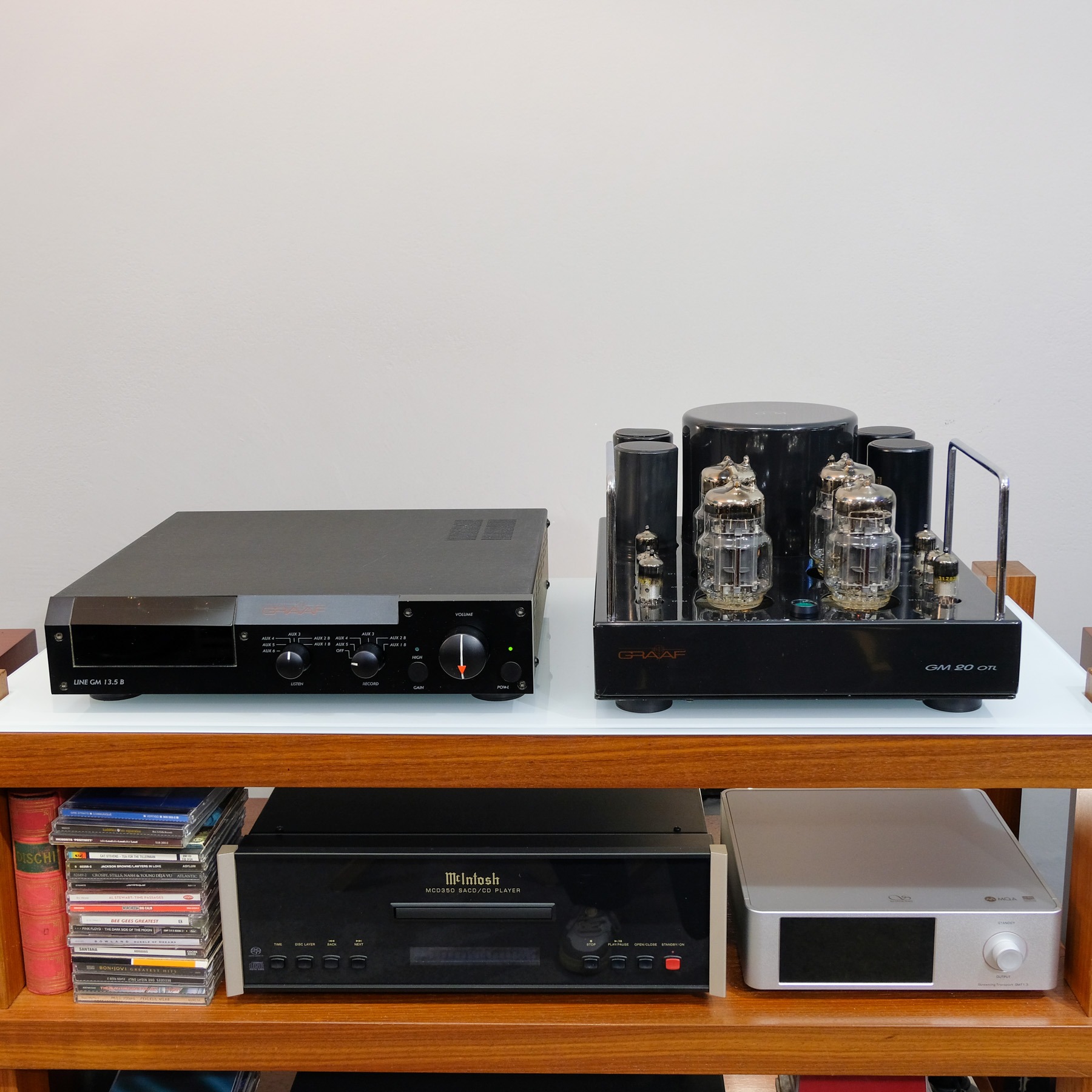

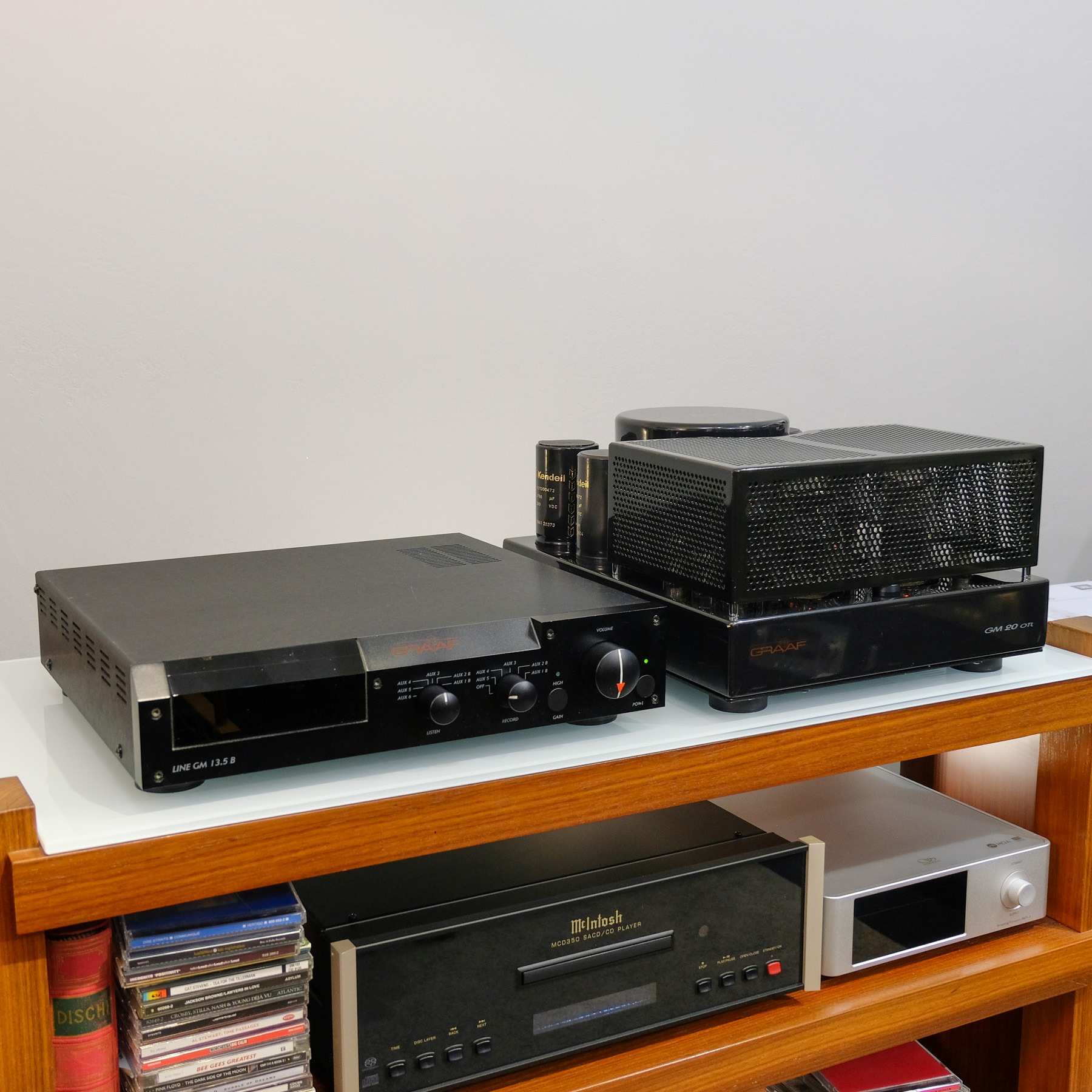

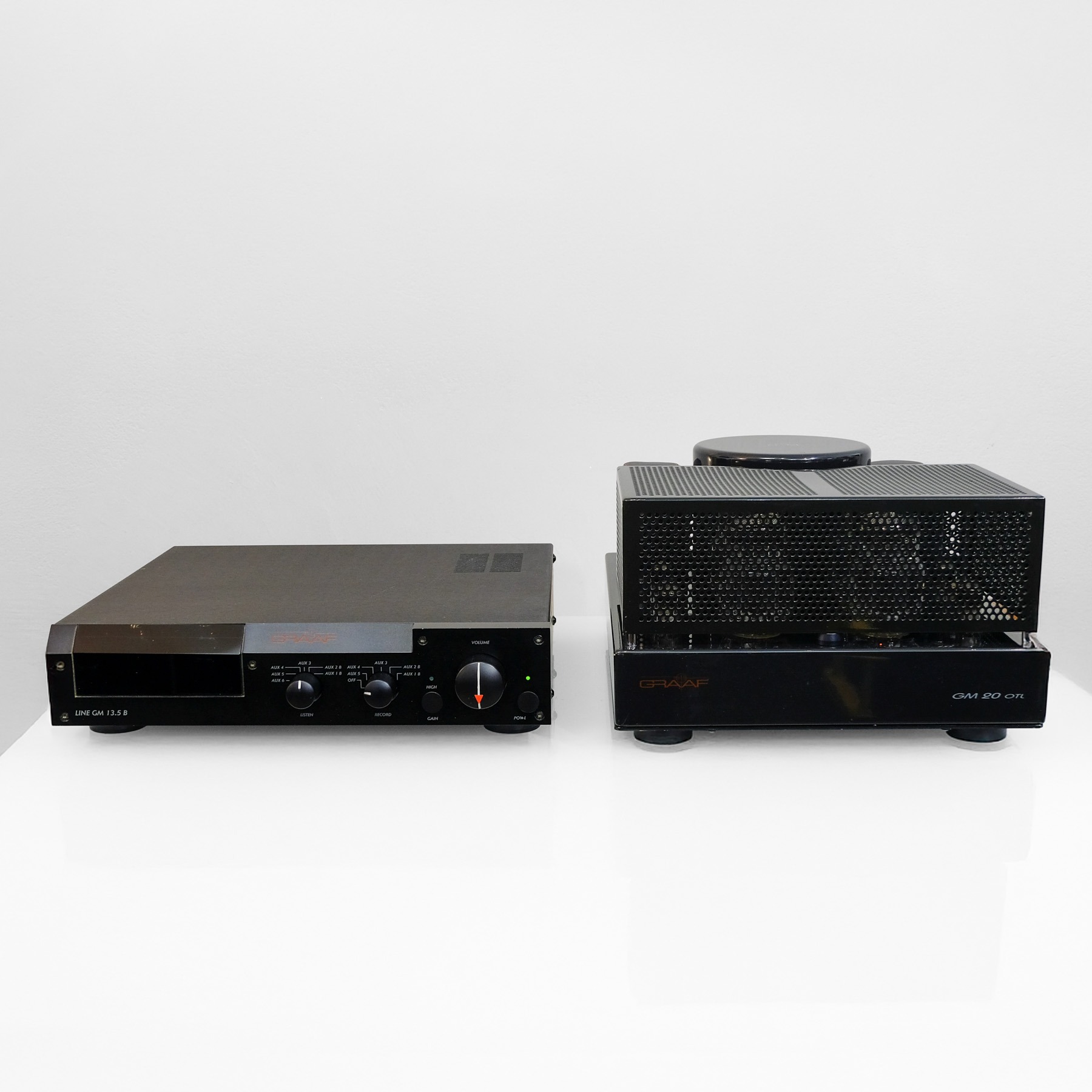

Il GRAAF GM 13.5B e il GRAAF GM20 OTL formano un sistema valvolare completo di riferimento assoluto, proposto in vendita abbinato così come concepito: un preamplificatore valvolare bilanciato e un amplificatore di potenza OTL costruiti entrambi a mano in Italia da GRAAF, frutto di una ricerca rigorosa sui tubi termoionici e di una filosofia progettuale che esclude qualsiasi compromesso sulla qualità del segnale.

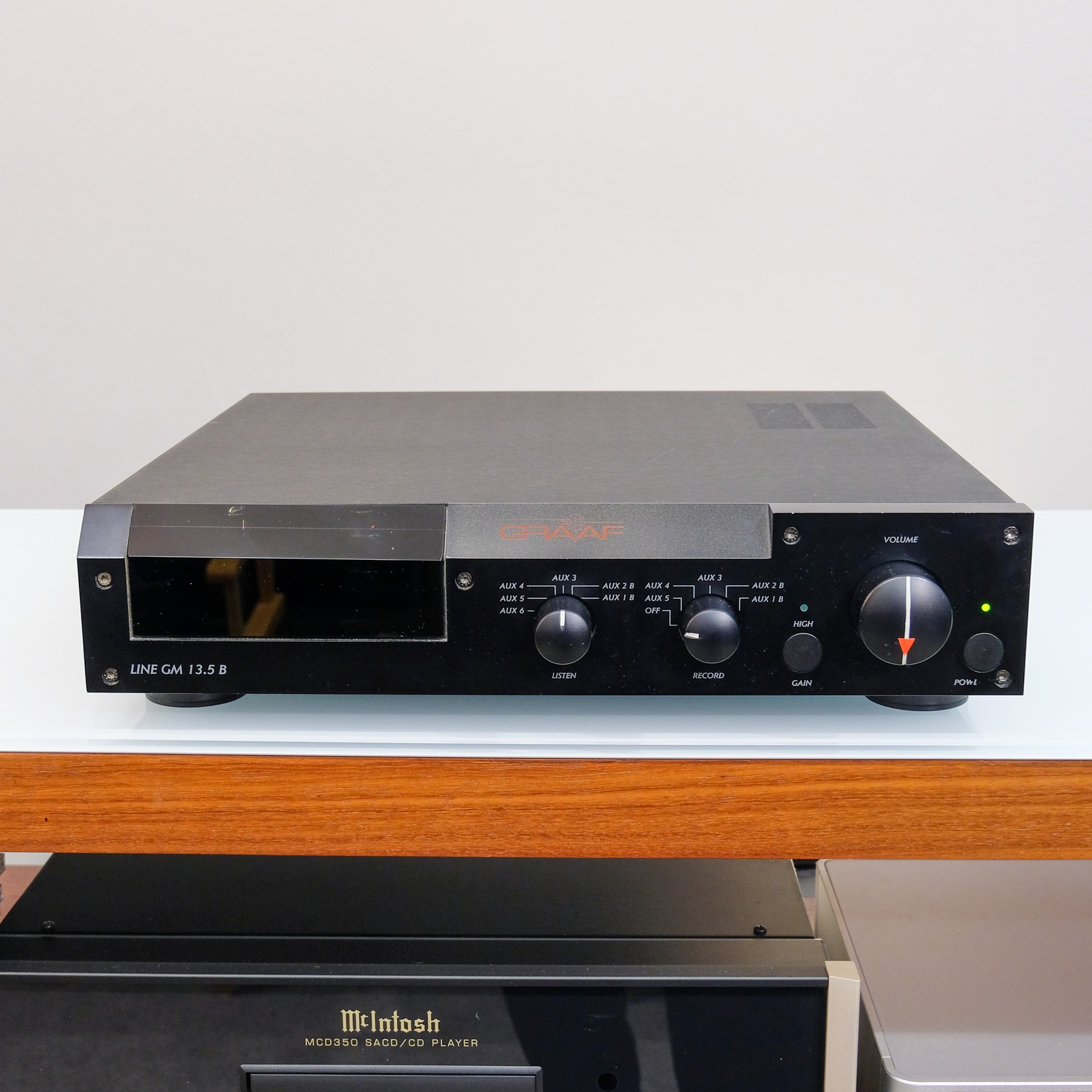

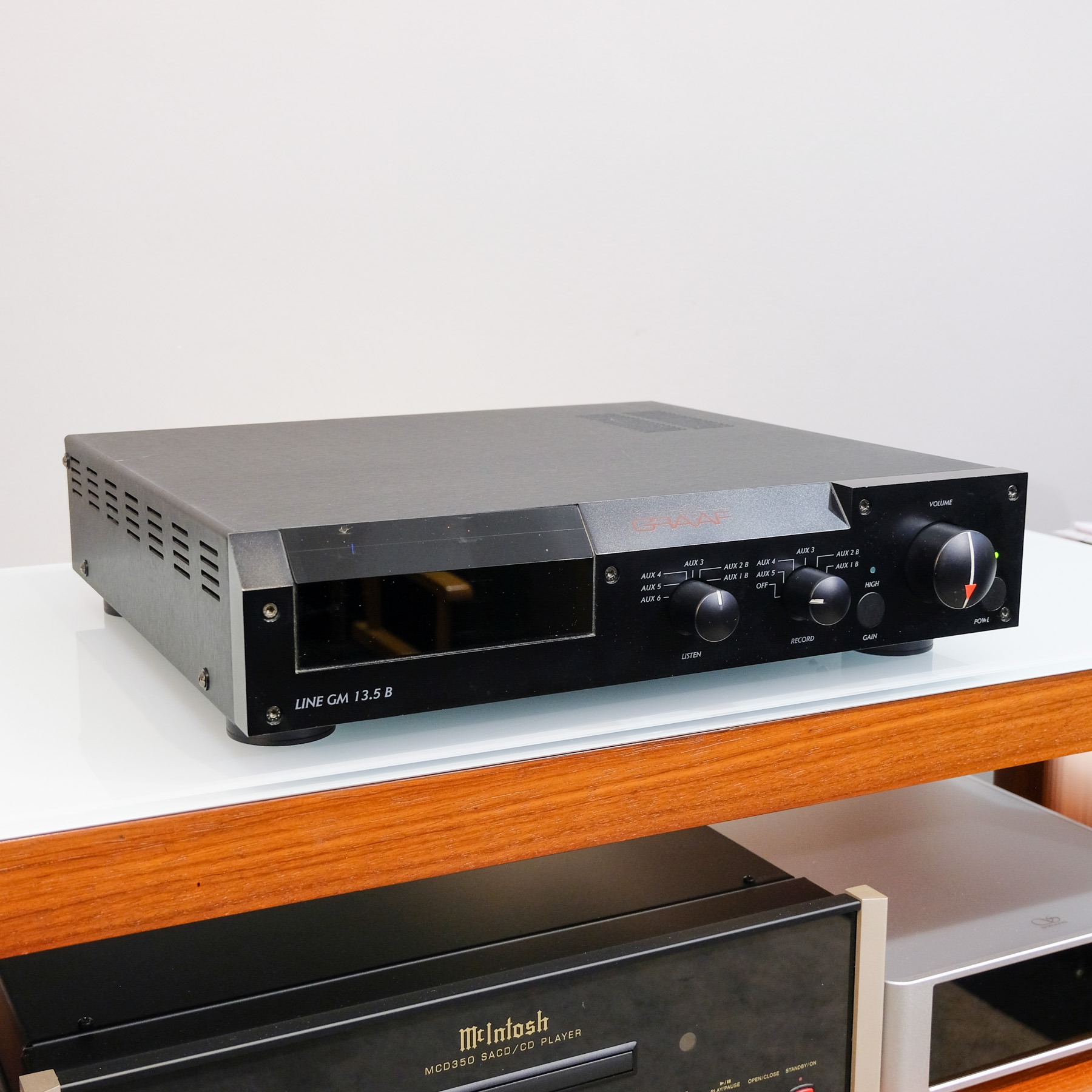

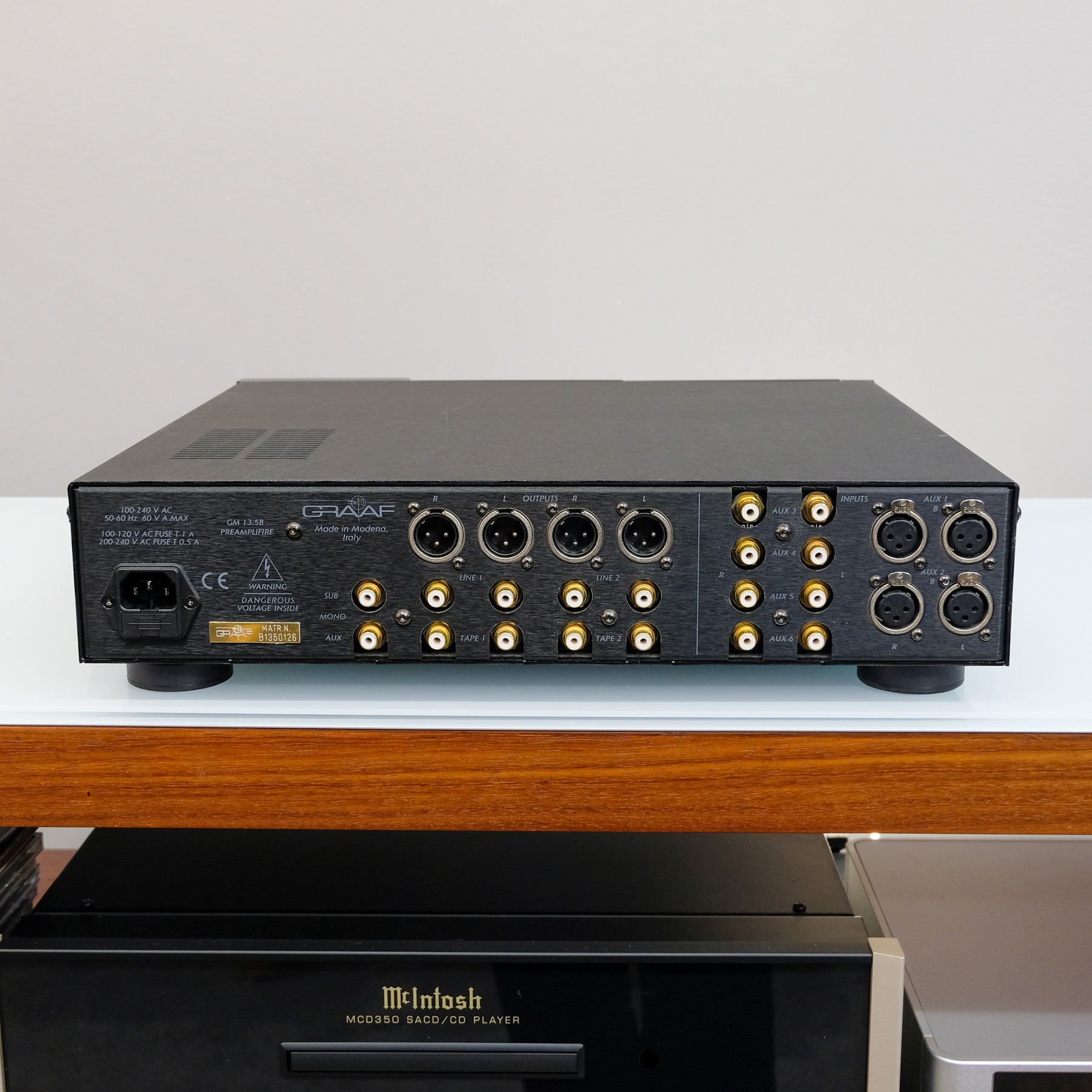

Il GM 13.5B gestisce la selezione delle sorgenti e il controllo del volume con una dotazione completa: cinque ingressi RCA sbilanciati, un ingresso XLR bilanciato, due uscite tape rec, due uscite line RCA e un'uscita line XLR bilanciata. Il circuito impiega due doppi triodi 2C51/5670 per canale in configurazione differenziale con buffer d'uscita, senza alcuna controreazione. Per le uscite tape rec vengono impiegati ulteriori triodi in configurazione buffer, garantendo la separazione elettrica tra le linee di registrazione e quelle d'ingresso. Chi cerca un preamplificatore hi-fi valvolare con ingressi bilanciati per un impianto di alto livello troverà nel GM 13.5B una soluzione tecnicamente matura e costruttivamente curata in ogni dettaglio.

La componentistica è selezionata con criteri professionali: condensatori carta-olio e a polipropilene, resistenze di precisione a strato metallico e a filo, commutatori con contatti dorati su supporti ceramici. Il controllo del volume è affidato a uno speciale potenziometro bilanciato a quattro sezioni progettato su specifica GRAAF, con dieci contatti per spazzola: una soluzione che garantisce uniformità di livello tra i due canali e precisione ripetibile nel tempo. L'alimentatore, dotato di un filtro di rete integrato, disaccoppia il preamplificatore dalla rete elettrica e assicura il funzionamento stabile anche con variazioni di tensione nell'ordine del ±10% rispetto al valore nominale.

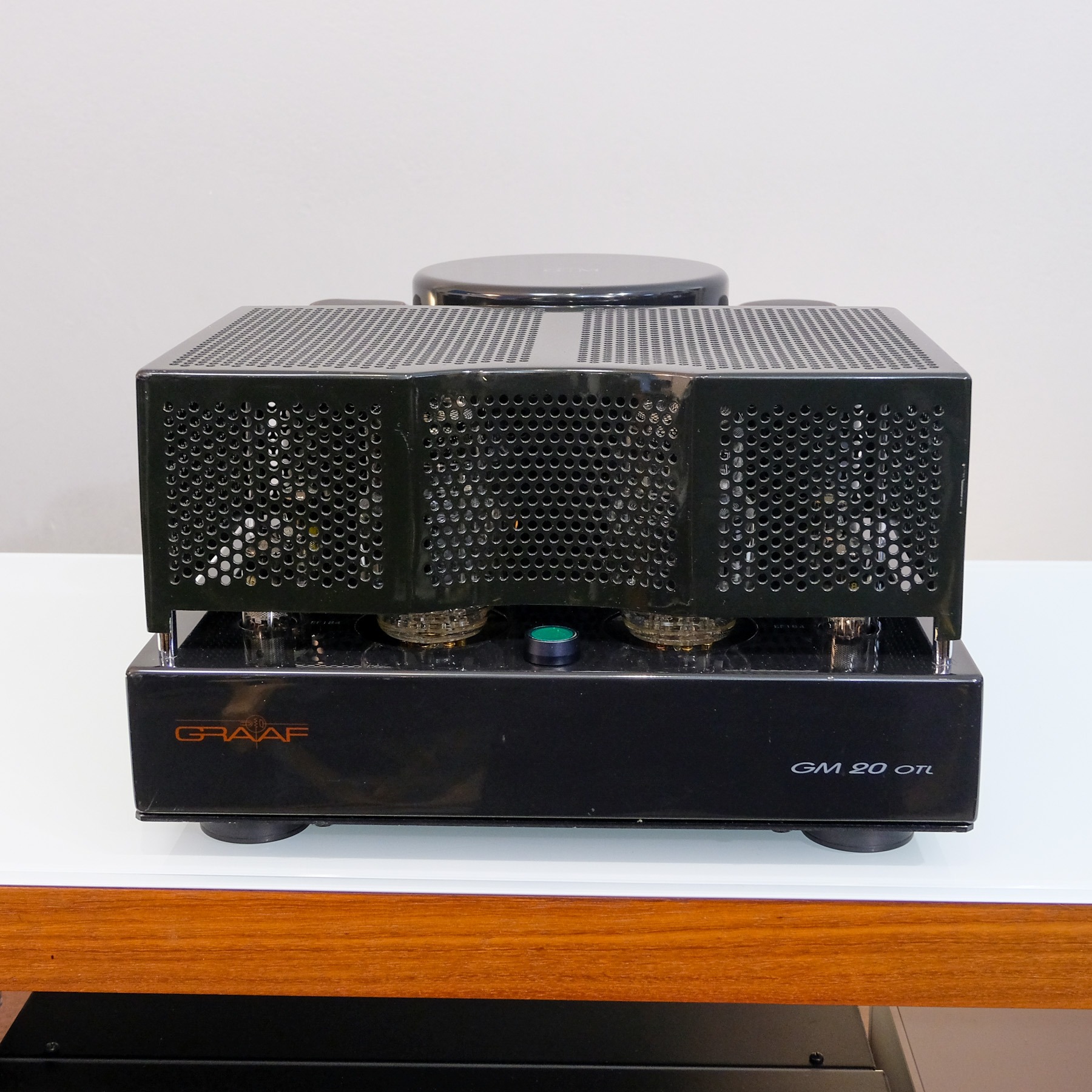

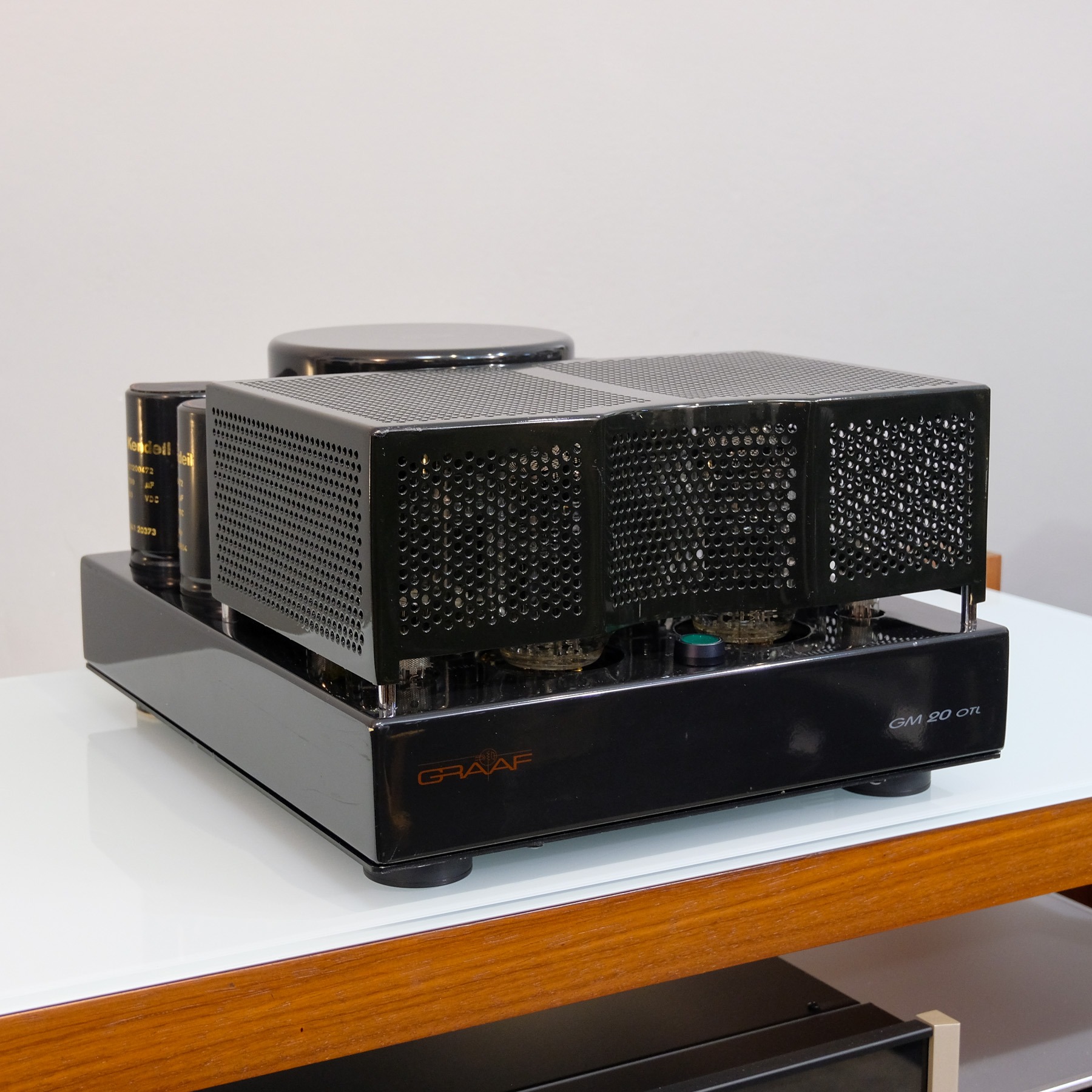

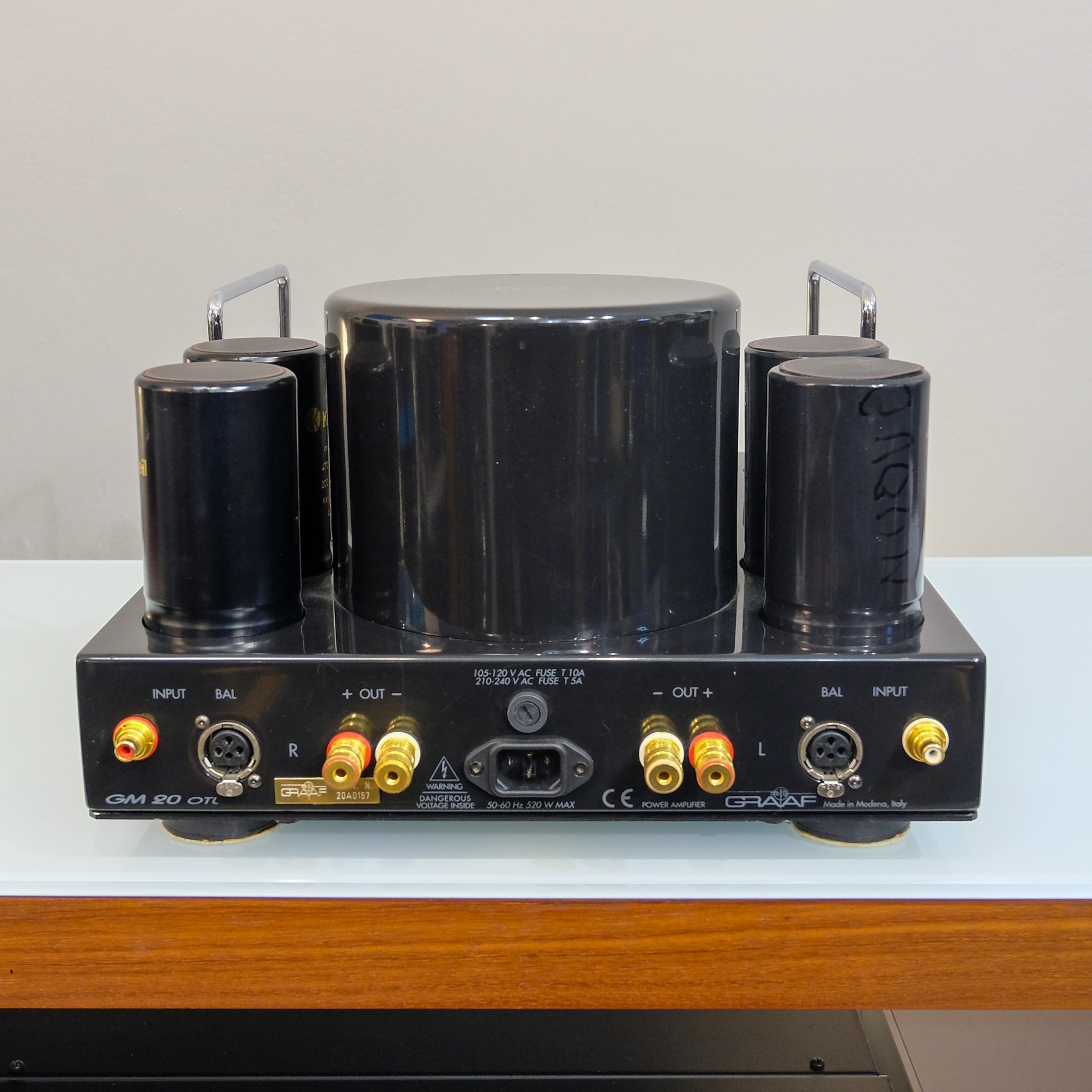

Il GM20 OTL raccoglie il segnale del preamplificatore e lo traduce in potenza secondo una configurazione circuitale rara nel panorama valvolare: OTL (Output Transformer-Less) e OCL (Output Capacitor-Less), completamente differenziale e bilanciata con accoppiamento in corrente continua. L'eliminazione del trasformatore d'uscita — storicamente uno dei principali colli di bottiglia nella catena valvolare — restituisce trasparenza, velocità di risposta e ampiezza di banda difficilmente raggiungibili con architetture convenzionali. La risposta in frequenza si estende da 1 Hz a 350 kHz (–3 dB), ben oltre le necessità del segnale audio, con effetti positivi sulla coerenza di fase e sulla naturalezza della riproduzione.

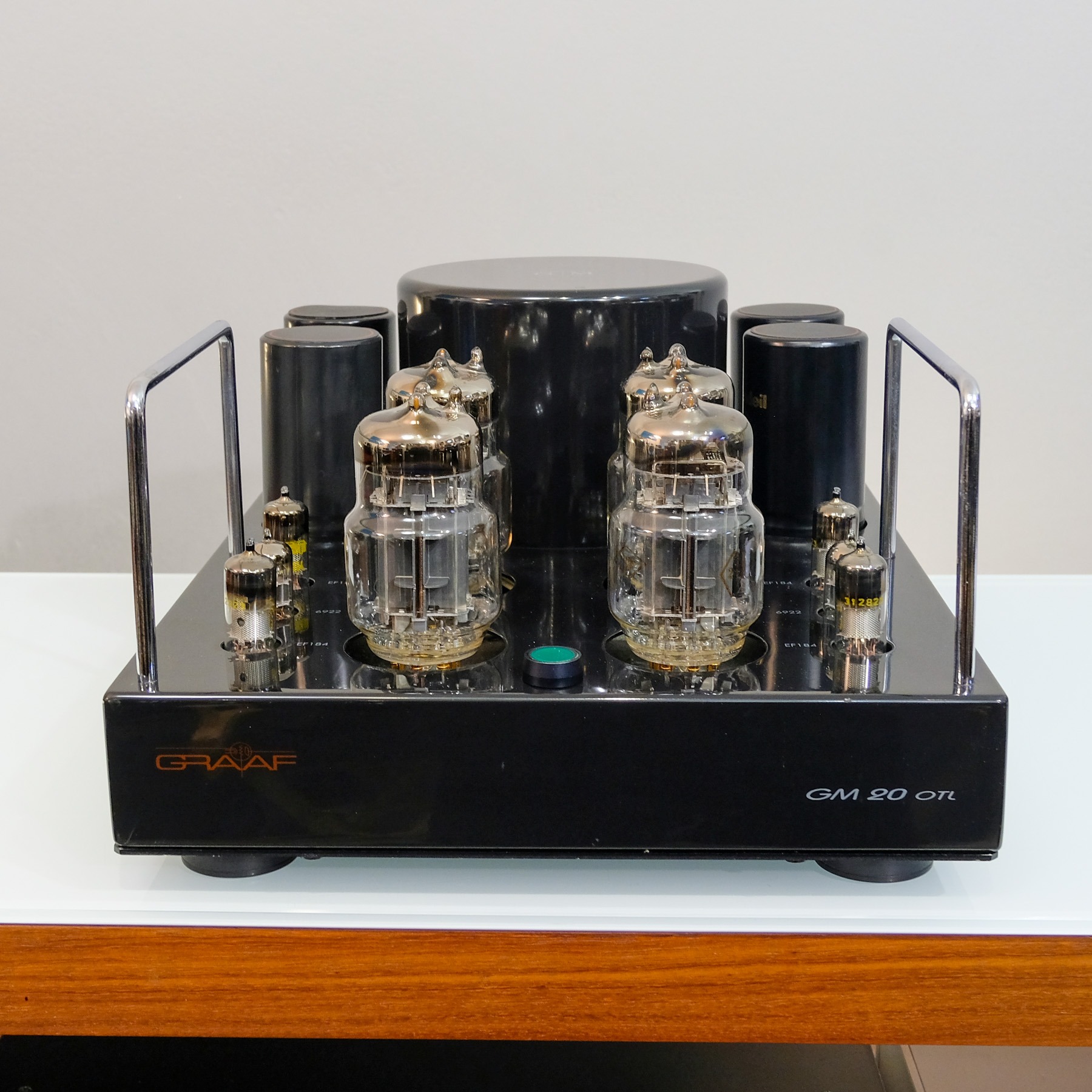

Lo stadio di potenza del GM20 impiega due triodi 6C33C per canale, valvole di origine militare note per la capacità di erogare correnti elevate a tensioni contenute. L'amplificazione in tensione è affidata a un doppio triodo 6922, con funzione di invertitore di fase, seguito da due pentodi EF184 collegati a triodo nel ruolo di driver. Una controreazione di soli 6 dB consente di pilotare senza difficoltà carichi reattivi complessi, mantenendo il controllo del woofer anche con diffusori a bassa sensibilità o con curve di impedenza irregolari. Per chi si interroga sulla compatibilità di un amplificatore valvolare OTL con diffusori convenzionali, il GM20 offre una risposta concreta: la protezione dei diffusori è affidata alle caratteristiche naturali dei tubi, senza limitatori di corrente aggiuntivi.

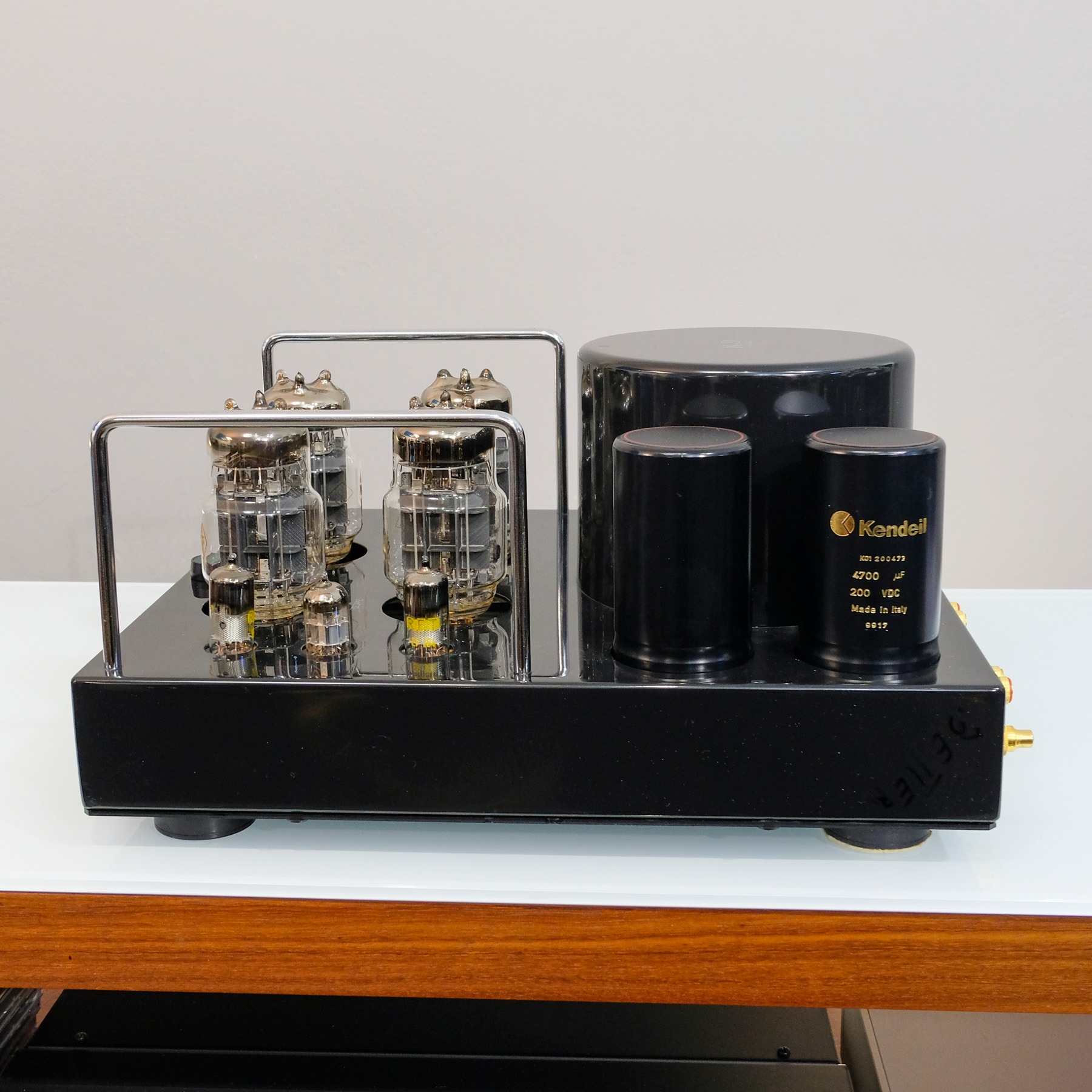

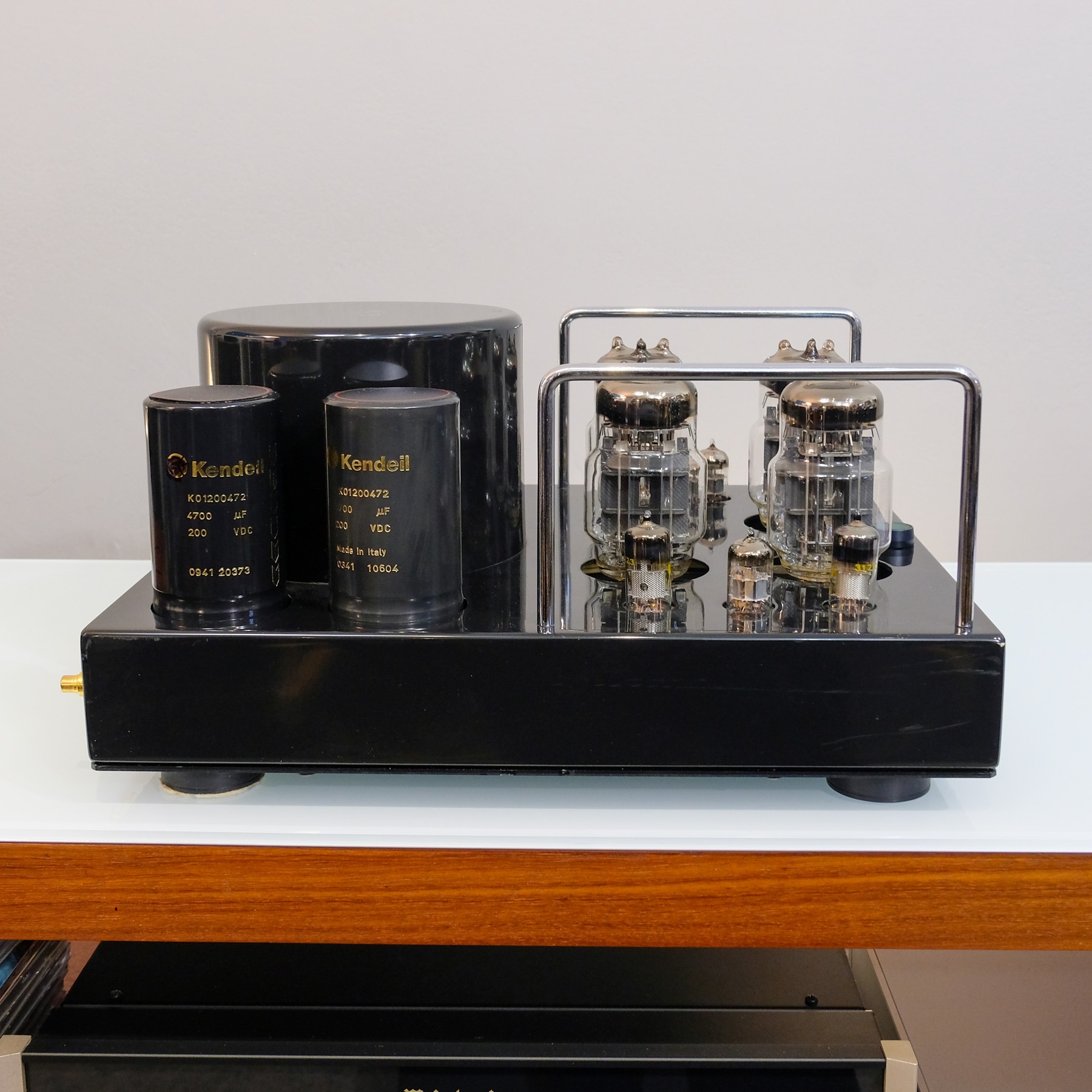

L'alimentazione del finale è articolata in sei sezioni indipendenti, quattro delle quali fluttuanti rispetto alla massa generale e dedicate esclusivamente agli stadi di potenza. I circuiti di regolazione di offset e bias mantengono la taratura anche in presenza di variazioni della tensione di rete, garantendo affidabilità nel lungo periodo. Insieme, il GM 13.5B e il GM20 OTL rappresentano un sistema hi-fi valvolare italiano di riferimento, destinato a chi considera l'ascolto musicale un'esperienza da costruire con strumenti all'altezza.

Specifiche

Tipologia amplificazione	valvolare
Valvole utilizzate	2× doppio triodo 2C51/5670 per canale (GM 13.5B); 2× 6C33C, 6922, 2× EF184 a triodo (GM20)
Potenza RMS per canale	20 W
Carico di riferimento	8 ohm
Ingressi analogici	5× RCA sbilanciati, 1× XLR bilanciato (GM 13.5B)
Finitura	nera
Paese di origine	Italia
Consumo elettrico	450 W
Distorsione armonica (THD)	0.4 %
Rapporto S/N	95 dB
Risposta in frequenza	1 Hz – 350 kHz
Dimensioni (LxAxP)	350 x 215 x 440 mm
Peso	22 kg
