Descrizione

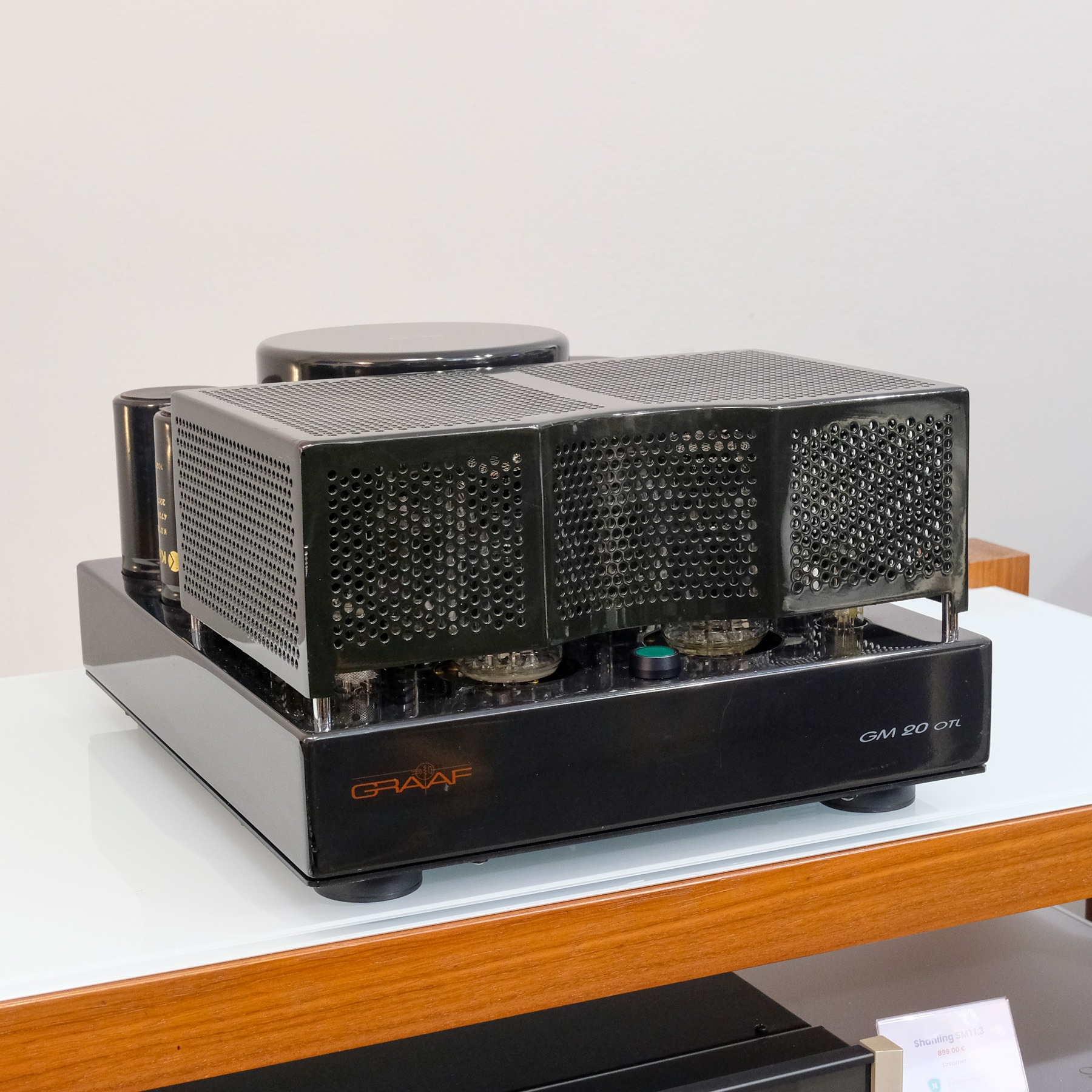

Il GraaF GM20 OTL è un amplificatore di potenza valvolare concepito e realizzato interamente a mano da Giovanni Mariani, fondatore di GRAAF, frutto di anni di ricerca sui tubi termoionici e di una progettazione circuitale rigorosa. La filosofia alla base del GM20 è semplice ma ambiziosa: estrarre il massimo potenziale sonoro dai tubi a vuoto senza compromessi sul piano elettrico né su quello della compatibilità con i diffusori.

L'elemento distintivo del progetto è la configurazione OTL (Output Transformer-Less) e OCL (Output Capacitor-Less), completamente differenziale e bilanciata con accoppiamento in corrente continua. L'assenza del trasformatore d'uscita elimina uno dei principali colli di bottiglia nella catena del segnale valvolare, restituendo una trasparenza e una velocità di risposta difficilmente raggiungibili con architetture convenzionali. Questo risponde alla domanda che molti audiofili si pongono: come ottenere il calore del suono valvolare senza perdere dettaglio e dinamica?

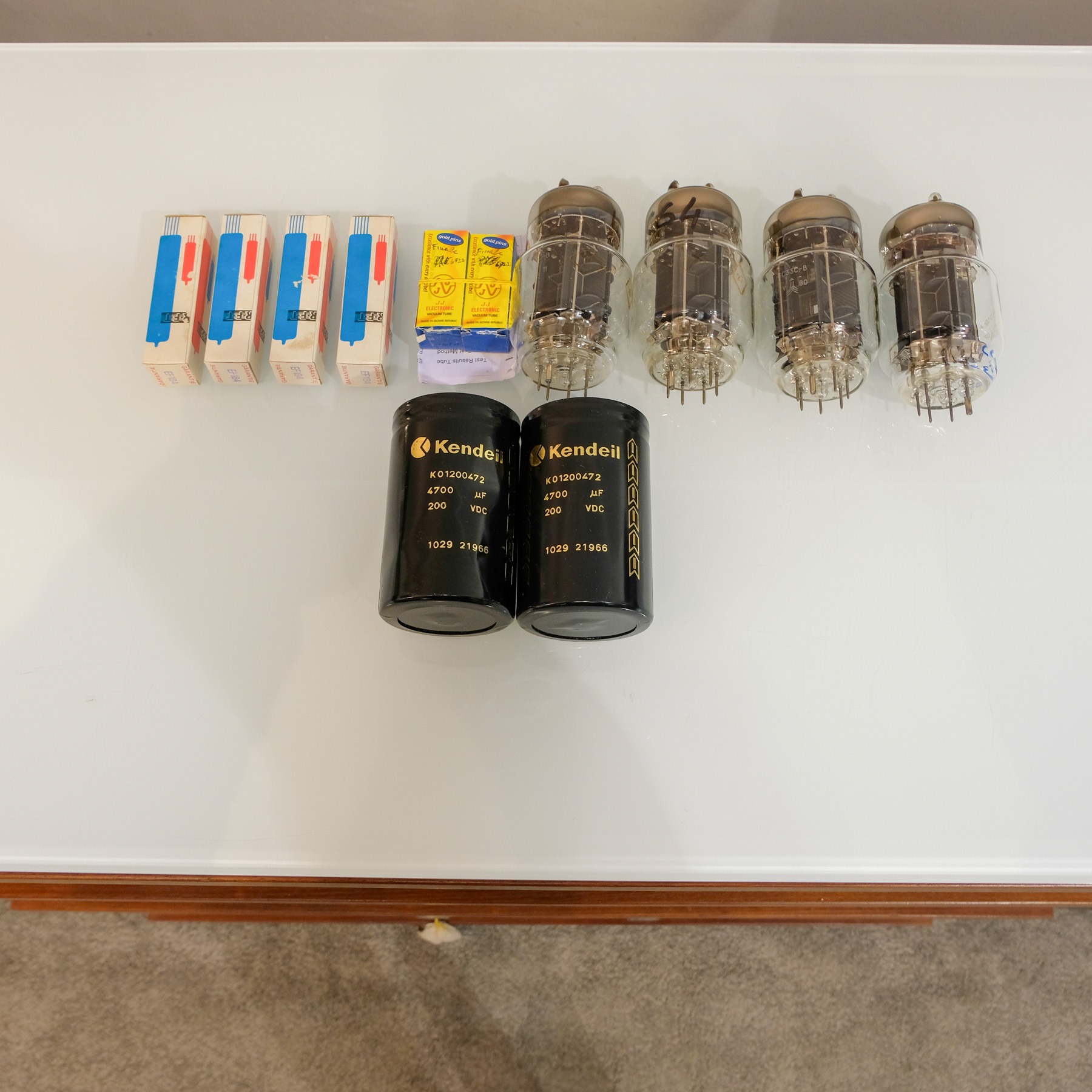

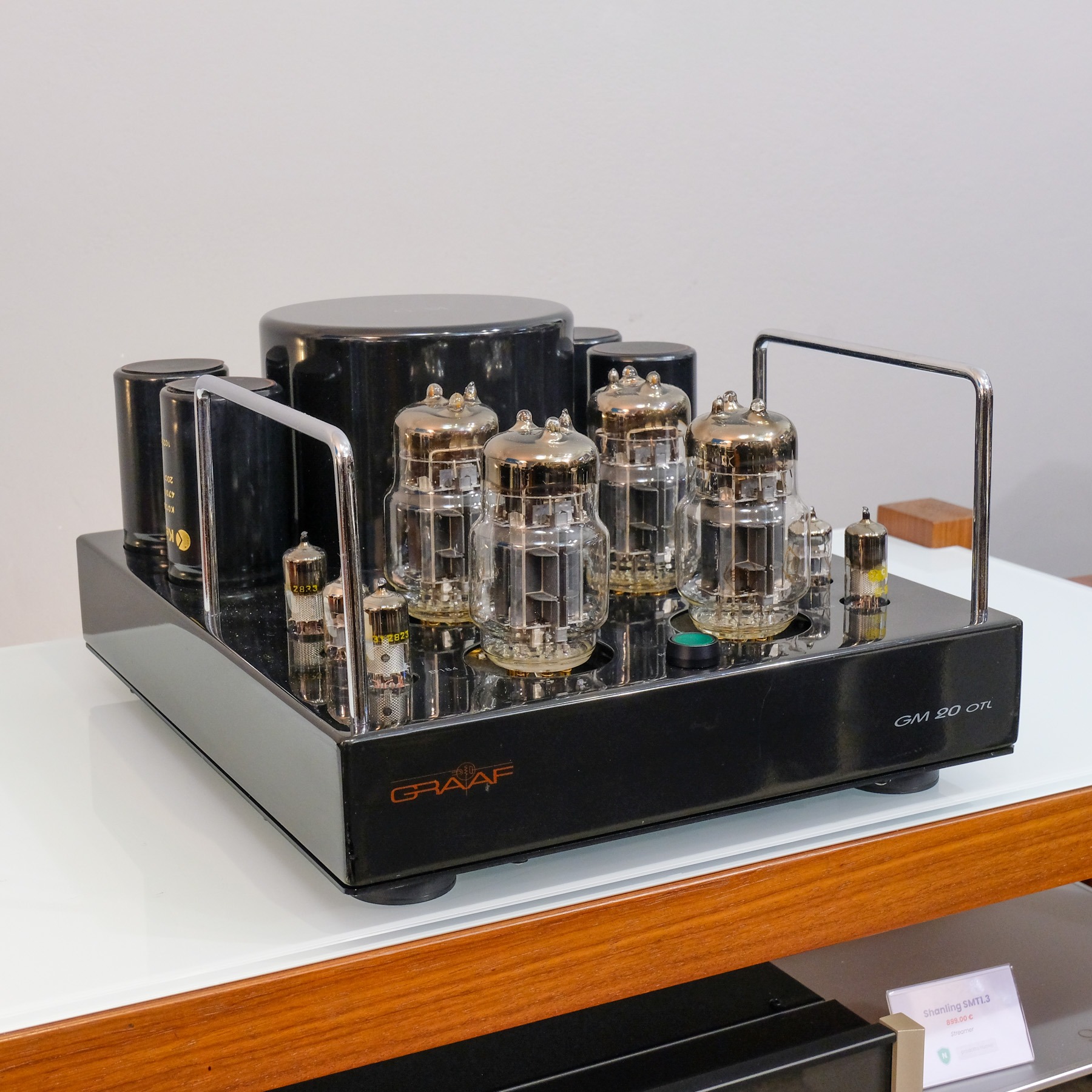

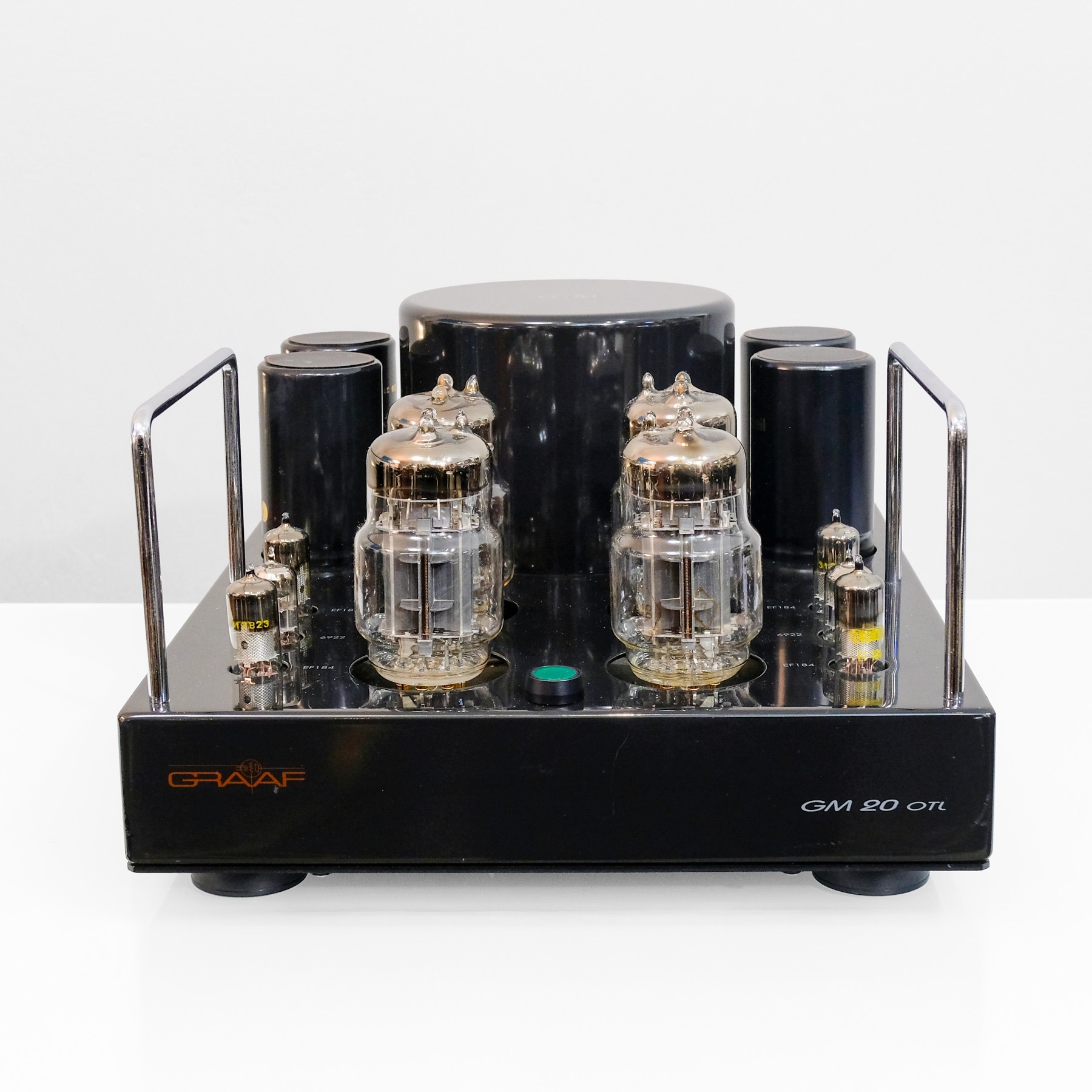

Lo stadio di potenza impiega due triodi 6C33C per canale, valvole originariamente sviluppate in ambito militare e note per la capacità di erogare correnti elevate a tensioni di alimentazione contenute. L'amplificazione in tensione è affidata a un doppio triodo 6922, che funge anche da invertitore di fase, seguito da due pentodi EF184 collegati a triodo nel ruolo di driver delle valvole finali. La scelta e l'abbinamento di questi componenti non è casuale: ogni stadio è stato ottimizzato per garantire coerenza di segnale e stabilità operativa.

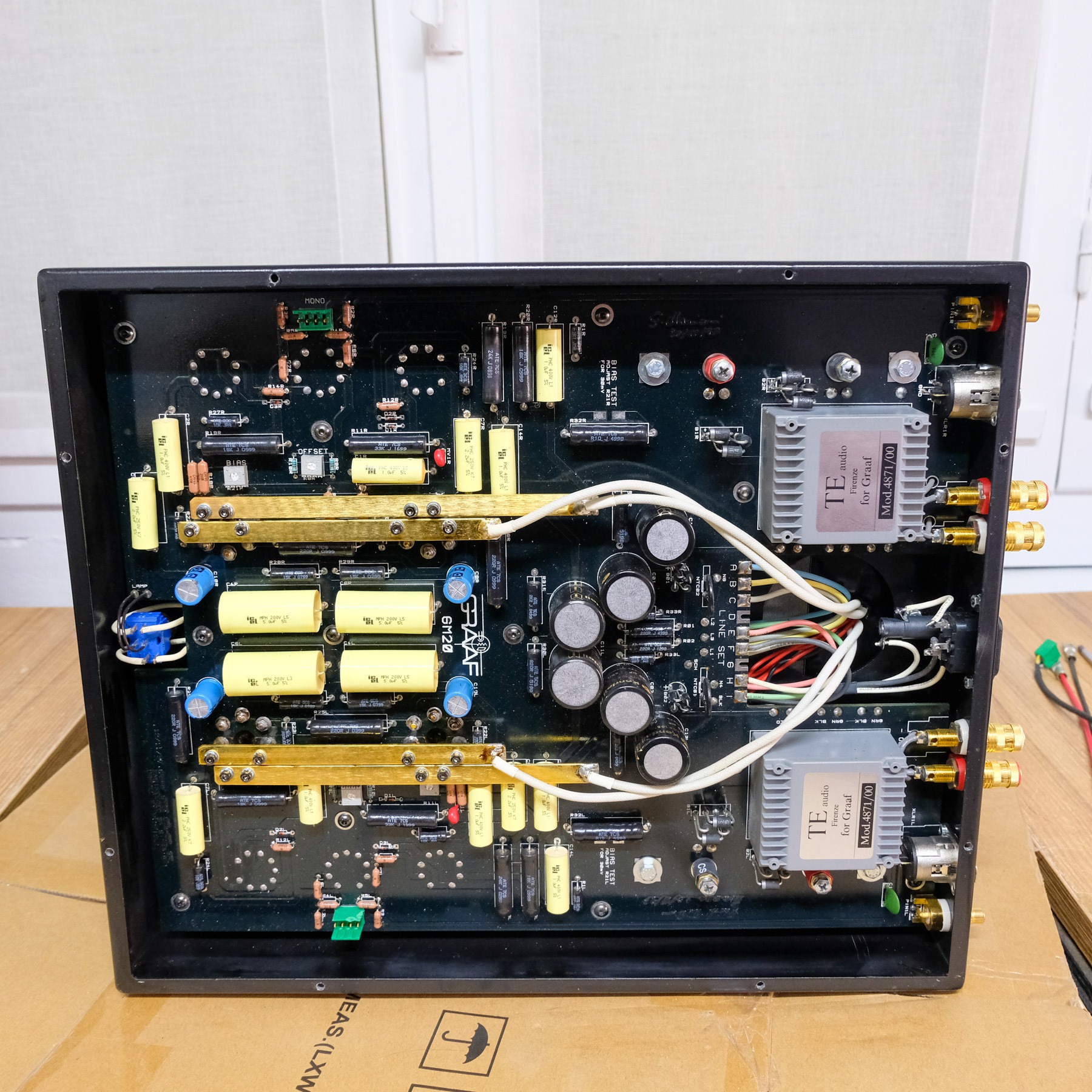

L'alimentazione è suddivisa in sei sezioni indipendenti, quattro delle quali "fluttuanti" rispetto alla massa generale, destinate esclusivamente agli stadi di potenza. Le restanti due alimentano gli stadi di guadagno e driver. Questa separazione riduce le interazioni tra i diversi stadi del circuito, migliorando la stabilità e il rapporto segnale/rumore complessivo. I circuiti di regolazione di offset e bias mantengono la propria taratura anche in presenza di variazioni della tensione di rete, caratteristica importante per chi cerca affidabilità nel lungo periodo.

La protezione dei diffusori è gestita da una circuitazione dedicata che non ricorre a limitatori di corrente, in quanto le caratteristiche naturali dei tubi svolgono già questa funzione. Una controreazione di soli 6 dB permette al GM20 di pilotare senza difficoltà carichi reattivi complessi, mantenendo il controllo del woofer anche con diffusori a bassa sensibilità o con curve di impedenza irregolari. Chi si chiede se un amplificatore valvolare OTL sia compatibile con diffusori convenzionali troverà nel GM20 una risposta concreta e tecnicamente motivata.

La risposta in frequenza si estende da 1 Hz a 350 kHz (-3 dB), un parametro che testimonia l'ampiezza di banda reale del progetto, ben oltre le necessità del segnale audio, con effetti positivi sulla coerenza di fase e sulla naturalezza della riproduzione. La costruzione manuale, la selezione accurata di ogni componente e la cura per i dettagli costruttivi fanno del GM20 un prodotto che appartiene alla categoria dei preamplificatori e amplificatori hi-fi di riferimento assoluto, destinato a chi considera l'ascolto musicale un'esperienza da coltivare nel tempo.

Specifiche

Tipologia amplificazione	valvolare
Valvole utilizzate	2× 6C33C per canale; 6922 (invertitore di fase); 2× EF184 a triodo (driver)
Potenza RMS per canale	20 W
Carico di riferimento	8 ohm
Stadio phono	no

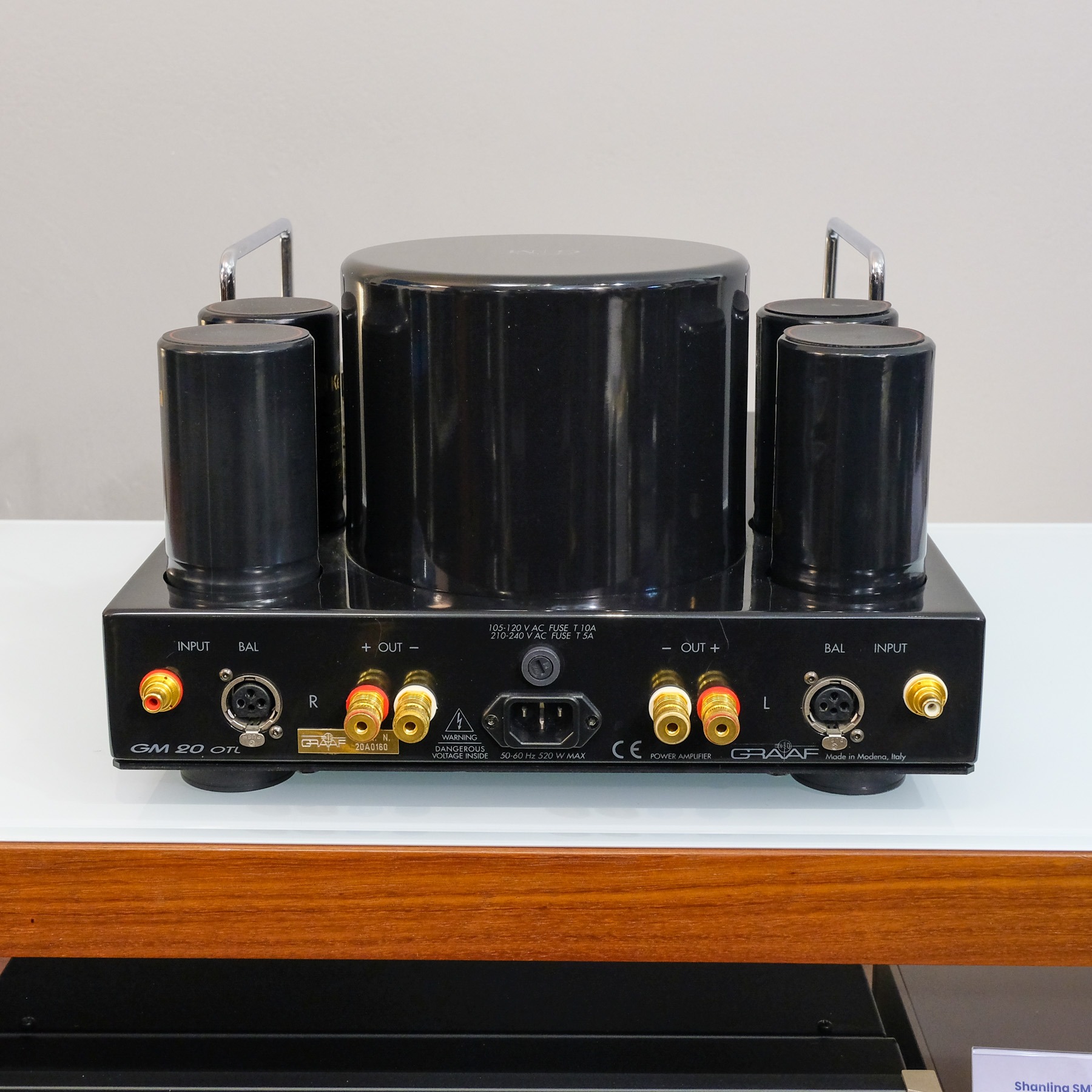

Ingressi analogici	RCA bilanciati
Impedenza ingresso	50 kOhm
Sensibilità ingresso linea	600
Risposta in frequenza	1 Hz – 350 kHz (-3 dB)
Distorsione armonica (THD)	0.4 %
Rapporto S/N	95 dB
Dimensioni (LxAxP)	350 x 215 x 440 mm
Peso	22 kg
Consumo elettrico	450 W
Alimentazione	105–120 V / 210–240 V, 50–60 Hz
