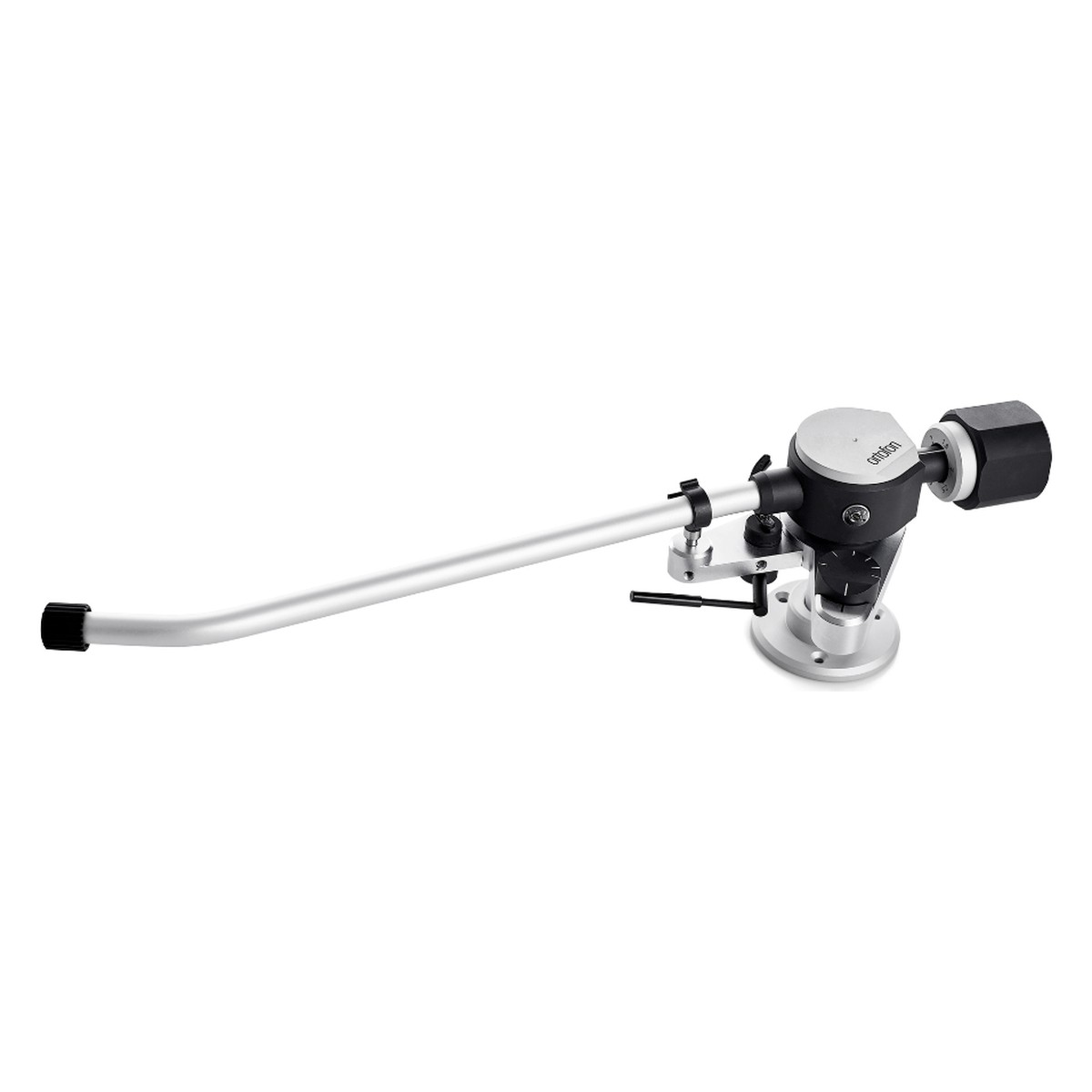

L'Ortofon AS-309R è la versione da 12 pollici del braccio a S della serie Reference, evoluzione dello storico AS-309. Rispetto al fratello da 9 pollici cambia la geometria: lunghezza effettiva di 323,5 mm, overhang ridotto a 12,5 mm e angolo di offset di 16,75°. A parità di allineamento, un braccio più lungo riduce l'errore di tangenza lungo tutto il disco.
La costruzione è quella della serie: canna a S in lega di alluminio ad alta resistenza, oltre 130 componenti riprogettati, assemblaggio e taratura a mano. La canna è smorzata all'interno da un composito gommoso e che il perno ruota su cuscinetti costruiti su misura in Giappone. Il bilanciamento è statico, con scala della pressione di lettura sul contrappeso, antiskating a manopola (circa 0,5 g per scatto) e geometria Baerwald secondo raccomandazione IEC.
La massa effettiva sale a 11 g. Due contrappesi in dotazione coprono testine con shell da 18 a 26 g (standard) e da 26 a 38 g (pesante): dalle Concorde alle SPU, come indica Ortofon, purché montate su una shell adatta. Il connettore universale in ottone accetta le shell standard, così si può passare da una testina all'altra senza smontare nulla. Shell e testina non sono incluse.
Braccio da 9 o da 12 pollici: quale scegliere? Prima di tutto conta lo spazio sul giradischi. L'AS-309R richiede una distanza di montaggio di 311 mm fra perno del piatto e albero del braccio, e il contrappeso pesante ha un ingombro radiale di 93 mm dal perno: serve una base o una seconda torretta abbastanza ampia. Il montaggio usa un foro da 22 mm e tre viti a 120°; l'altezza si regola fra 59 e 79 mm. L'uscita è una presa DIN a 5 poli e nella scatola c'è già il cavo phono 6NX-TSW 1010, insieme a dime e attrezzo di allineamento.
